捉妖记 - 一个奇怪的插入片段长度分布图
这是某个NGS数据的插入片段长度分布图（上图用的是 bowtie2 做的序列比对，下图是用的 bwa），在 bowtie2 的结果中，约150bp处有一个明显异常的突刺，看得人如鲠在喉。虽然它也许并不会严重影响后续分析，也经常就被大家睁一只眼闭一只眼地忽略了，但所谓“事出反常必有妖”，咱做生信分析的，偶尔遇到这样的“无伤大雅”的小妖，不妨瞪大眼睛仔细看看，或许会有意想不到的收获呢。
首先，我们来尝试从公共数据中重现该问题。
直接上代码（需要用到的软件、参考基因组及其索引等，可自行上网搜索解决，这里不花篇幅赘述）：
1# 下载 .sra 文件
2prefetch SRR28809588
3
4# 转换 .sra 到 .fastq.gz
5fastq-dump --split-3 SRR28809588/SRR28809588.sra --gzip
6
7# 提取前 1M 对 reads
8zcat SRR28809588_1.fastq.gz | head -n 4000000 | gzip -9 > test.1.fq.gz
9zcat SRR28809588_2.fastq.gz | head -n 4000000 | gzip -9 > test.2.fq.gz
10
11# 去除 adapter 和低质量 reads
12trim_galore -q 25 --phred33 --length 35 -e 0.1 \
13 --stringency 4 --paired -o . test.1.fq.gz test.2.fq.gz
14
15# 用 bowtie2 比对
16bowtie2 -p 16 -x hg38.fa -1 test.1_val_1.fq.gz -2 test.2_val_2.fq.gz \
17 | samtools view -S -b - > bowtie.bam
18
19# 用 bwa 比对
20bwa mem -t 16 hg38.fa test.1_val_1.fq.gz test.2_val_2.fq.gz \
21 | samtools view -S -b - > bwa.bam
22
23# 提取 insert-size 分布
24samtools view bwa.bam \
25 | awk '$9>0{s[$9]++}END{for(i in s){print i"\t"s[i]}}' \
26 | sort -k1,1n \
27 | gzip -9 \
28 > bwa.insert-size.gz
29samtools view bowtie.bam \
30 | awk '$9>0{s[$9]++}END{for(i in s){print i"\t"s[i]}}' \
31 | sort -k1,1n \
32 | gzip -9 \
33 > bowtie.insert-size.gz然后，到 R 语言环境中绘图：
1a = read_tsv("bwa.insert-size.gz",
2 col_names = c("insert_size", "count"),
3 col_types = "ii")
4a2 = read_tsv("bowtie.insert-size.gz",
5 col_names = c("insert_size", "count"),
6 col_types = "ii")
7
8rbind(
9 a %>% mutate(prog = "bwa"),
10 a2 %>% mutate(prog = "bowtie")
11 ) %>%
12 filter(insert_size < 500) %>%
13 ggplot(aes(insert_size, count, color = prog)) +
14 geom_line() +
15 facet_wrap(~ prog, ncol = 1)至此，我们就得到了题图中的那个奇怪曲线。
接下来，开始捉妖：
-
先从用来画图的 insert-size 数据开始查看：

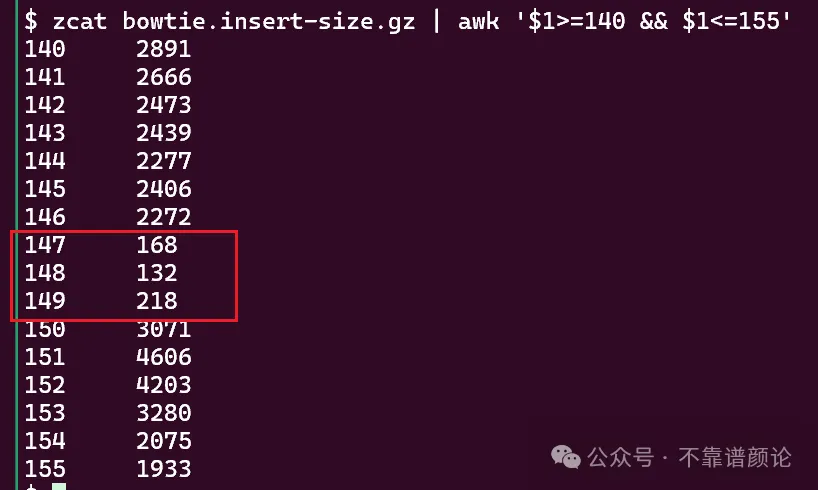

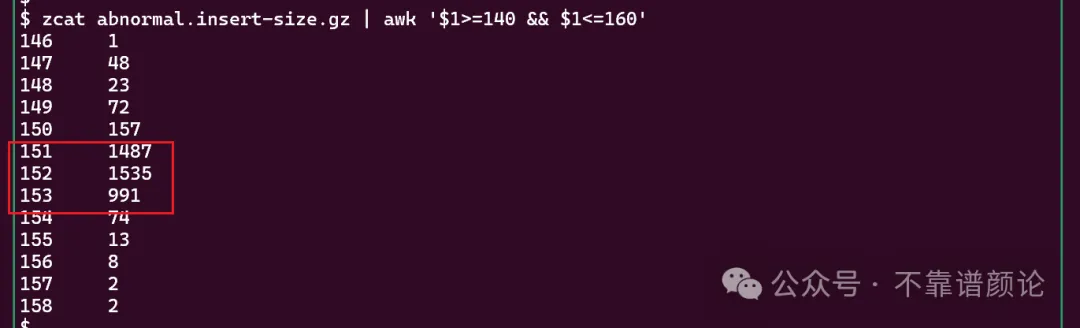

原来出问题的是 147 ~ 149 这连续的三个数据点，相比周围明显偏低（其实还包括后续 150 ~ 153 这四个数据点，它们是相比周围明显偏高）。

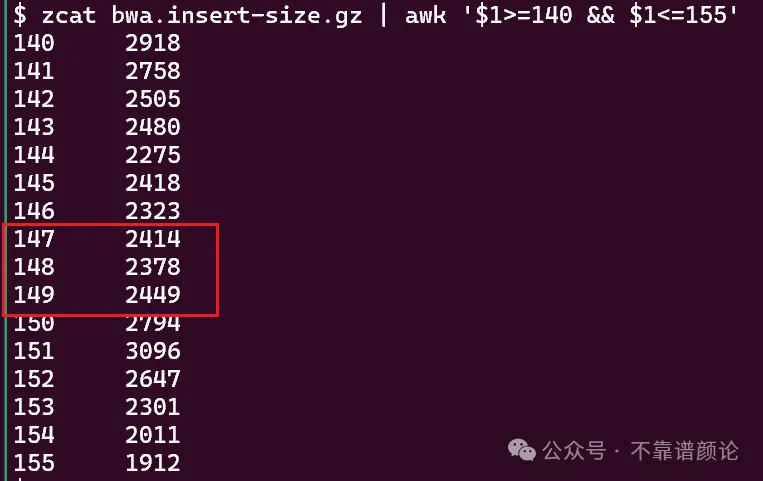

然而，在 bwa 的结果中，并没有类似情况发生。这意味着，bwa 的结果中，片段长度为 147 ~ 149 的这些 read pairs，有相当一部分，在 bowtie2 的结果中，片段长度变成了别的数值（变大或变小）。
-
接下来，我们就从 bwa 结果中，提取这些 read 名称，到 bowtie 结果中把它们的长度提取出来：
samtools view bwa.bam \ | awk -F'\t' '$9>=147 && $9<=149{print$1}' \ > read-names.txt samtools view bowtie.bam \ | grep -F -w -f read-names.txt \ | awk '$9>0{s[$9]++}END{for(i in s){print i"\t"s[i]}}' \ | sort -k1,1n \ | gzip -9 \ > abnormal.insert-size.gz1samtools view bwa.bam \ 2 | awk -F'\t' '$9>=147 && $9<=149{print$1}' \ 3 > read-names.txt 4 5samtools view bowtie.bam \ 6 | grep -F -w -f read-names.txt \ 7 | awk '$9>0{s[$9]++}END{for(i in s){print i"\t"s[i]}}' \ 8 | sort -k1,1n \ 9 | gzip -9 \ 10 > abnormal.insert-size.gz继续用 R 画出来看看：

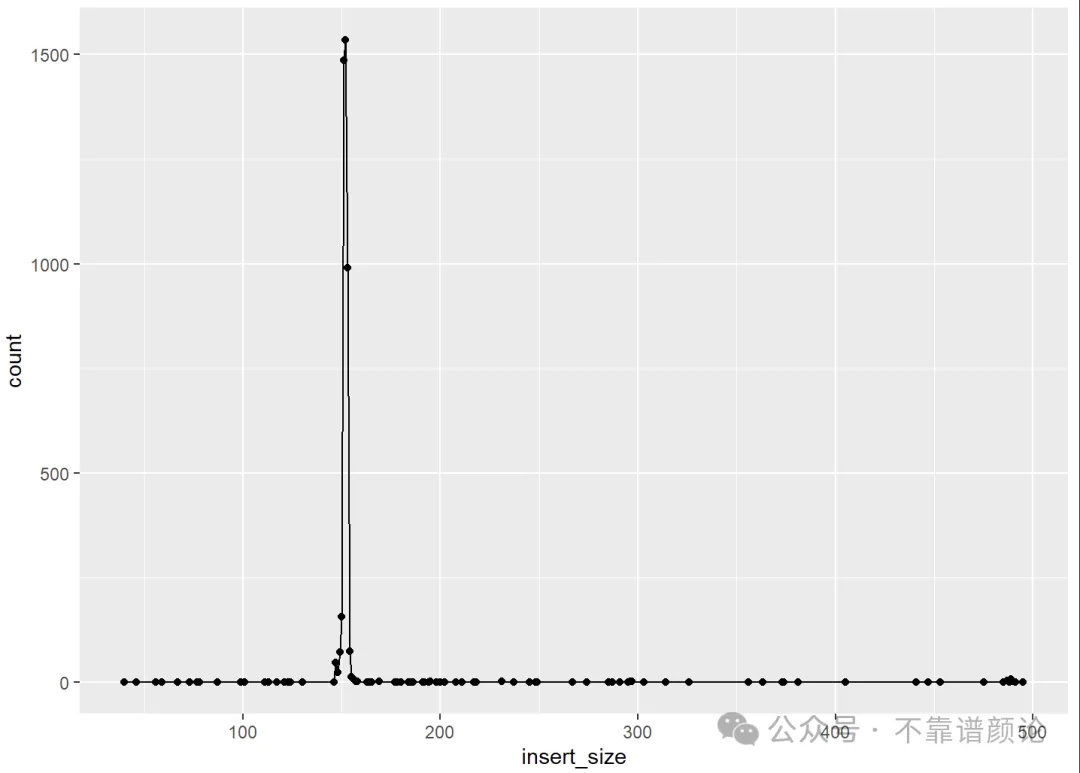

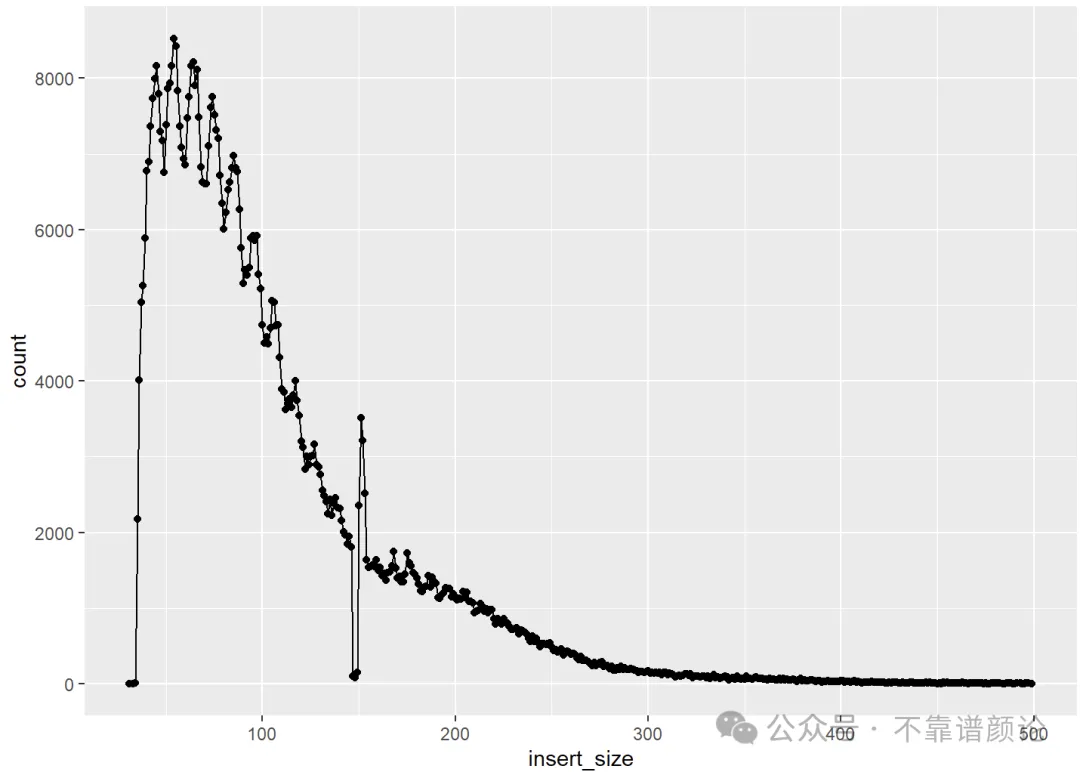

a3 = read_tsv("abnormal.insert-size.gz", col_names = c("insert_size", "count"), col_types = "ii") a3 %>% ggplot(aes(insert_size, count)) + geom_line() + geom_point()1a3 = read_tsv("abnormal.insert-size.gz", 2 col_names = c("insert_size", "count"), 3 col_types = "ii") 4 5a3 %>% 6 ggplot(aes(insert_size, count)) + 7 geom_line() + 8 geom_point()结果呢：
各种长度都有，这还真是意想不到呢。
-
既然这样，我们就先选择相对最极端的情况来看看。

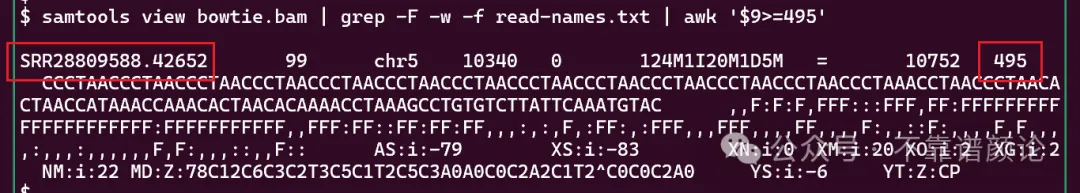

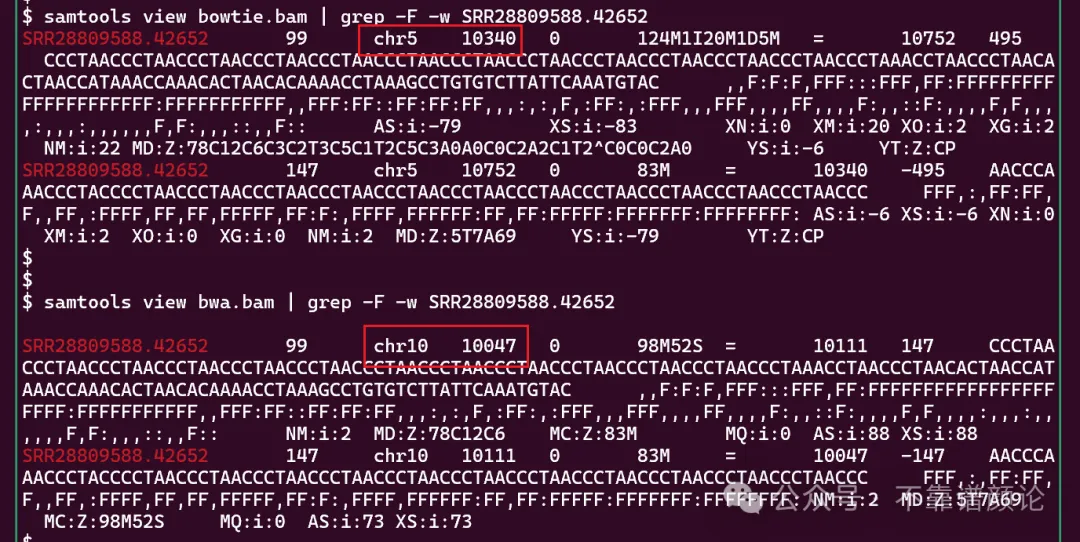

这对 read pair，名为 SRR28809588.42652，在 bowtie2 的结果中，片段长度为495。我们可以分别在 bowtie2 和 bwa 的结果中，搜索该 read name。
它们竟然分别比对到了 chr5 和 chr10，比对的 position 数值很小（10340 和 10047），这明显在染色体的端部。而序列呈现，CCCTAA 的串联重复，这是端粒重复序列，也就难怪它会被“随机”地比对到不同染色体去。
-
继续往下追查，可以发现它们都跟短串联重复序列相关，导致同一 read pair 被不同工具比对到了不同基因组位置，自然呈现出了差别较大的插入片段长度。

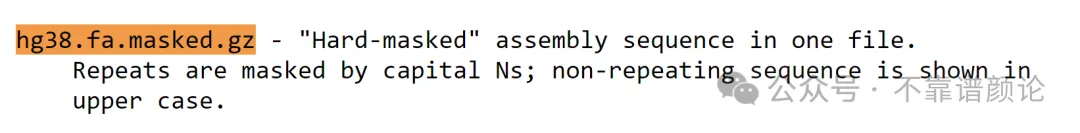

于是，很自然地，可以考虑，通过使用将这些串联重复序列 mask 掉的 fasta 序列作为参考基因组，是否能规避这个问题呢？
从 UCSC 的 goldenPath 上下载该文件试试：
http://hgdownload.soe.ucsc.edu/goldenPath/hg38/bigZips/1http://hgdownload.soe.ucsc.edu/goldenPath/hg38/bigZips/
（此处省略若干步骤，过程基本同前）
然而，事实上，问题并没有得到解决。
-
这个 150bp 在数值上与测序的读长（PE150）很像，不妨做个小实验，把读长一开始截短至 100bp，重新跑一遍此前的分析试试。
zcat SRR28809588_1.fastq.gz \ | head -n 4000000 \ | cut -c1-100 \ | gzip -9 \ > test2.1.fq.gz zcat SRR28809588_2.fastq.gz \ | head -n 4000000 \ | cut -c1-100 \ | gzip -9 \ > test2.2.fq.gz1zcat SRR28809588_1.fastq.gz \ 2 | head -n 4000000 \ 3 | cut -c1-100 \ 4 | gzip -9 \ 5 > test2.1.fq.gz 6 7zcat SRR28809588_2.fastq.gz \ 8 | head -n 4000000 \ 9 | cut -c1-100 \ 10 | gzip -9 \ 11 > test2.2.fq.gz

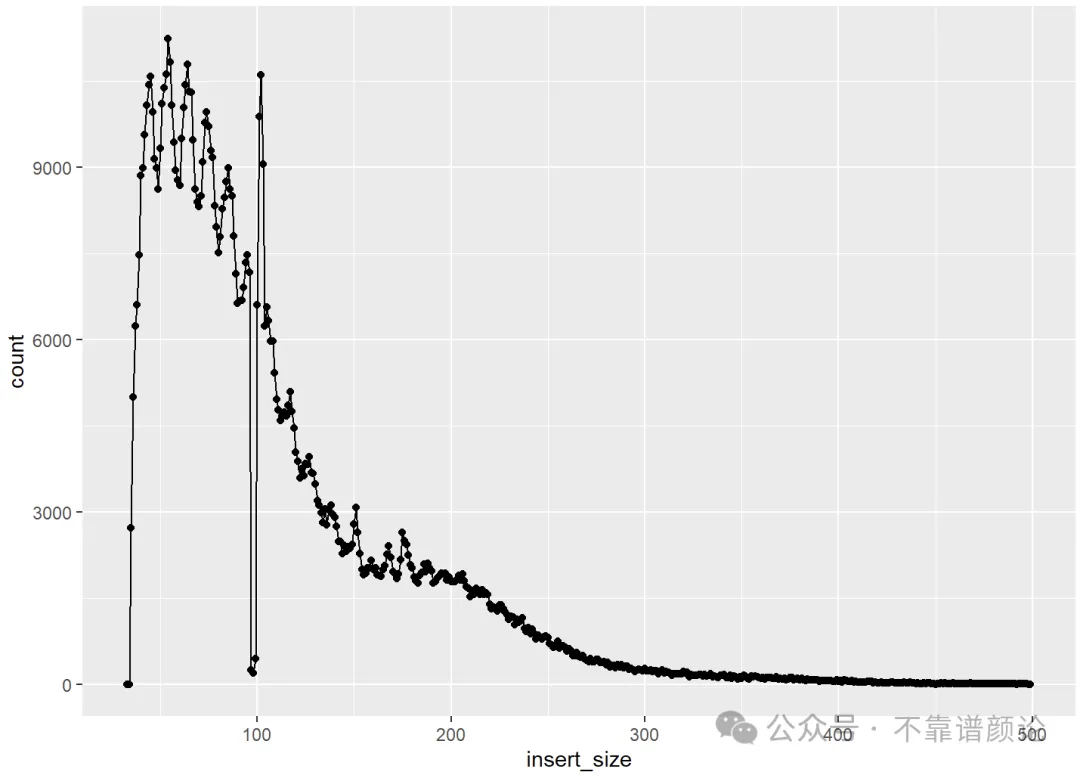

曲线上异常的突刺果然乖乖左移到了 100bp 处，看来这个问题的确是跟原始测序reads的读长有关。
-
再仔细观察异常数值附近：
主要的片段长度变化，确实只是从原来的 147 ~ 149 变成了 151 ~ 153，增加大约 4bp。那么，接下去，我们就针对这种 “片段长度增加了 4 bp” 的特征，去找出典型的片段，观察其是否存在某些规律，以便揭示其发生的原因。
# 从 bwa 结果中提取 reads 的名字和片段长度 samtools view bwa.bam -F 0xF04 \ | grep -F -w -f read-names.txt \ | awk '$9>0{print$1"\t"$9}' \ | sort \ > bwa-align.txt # 从 bowtie2 结果中提取 reads 的名字和片段长度 samtools view bowtie.bam -F 0xF04 \ | grep -F -w -f read-names.txt \ | awk '$9>0{print$1"\t"$9}' \ | sort \ > bowtie-align.txt # 关联两个结果文件，并筛选出差值刚好为 4 的记录 join -j 1 bwa-align.txt bowtie-align.txt \ | awk '$2+4==$3' | less -S1# 从 bwa 结果中提取 reads 的名字和片段长度 2samtools view bwa.bam -F 0xF04 \ 3 | grep -F -w -f read-names.txt \ 4 | awk '$9>0{print$1"\t"$9}' \ 5 | sort \ 6 > bwa-align.txt 7 8# 从 bowtie2 结果中提取 reads 的名字和片段长度 9samtools view bowtie.bam -F 0xF04 \ 10 | grep -F -w -f read-names.txt \ 11 | awk '$9>0{print$1"\t"$9}' \ 12 | sort \ 13 > bowtie-align.txt 14 15# 关联两个结果文件，并筛选出差值刚好为 4 的记录 16join -j 1 bwa-align.txt bowtie-align.txt \ 17 | awk '$2+4==$3' | less -S至此，我们就拿到了这些片段的名称，可以逐个进行检查。
此时，就需要把 bam 文件排序并建立索引，以便加载到 IGV 中进行查看了（可交互的可视化工具相当重要呢）。

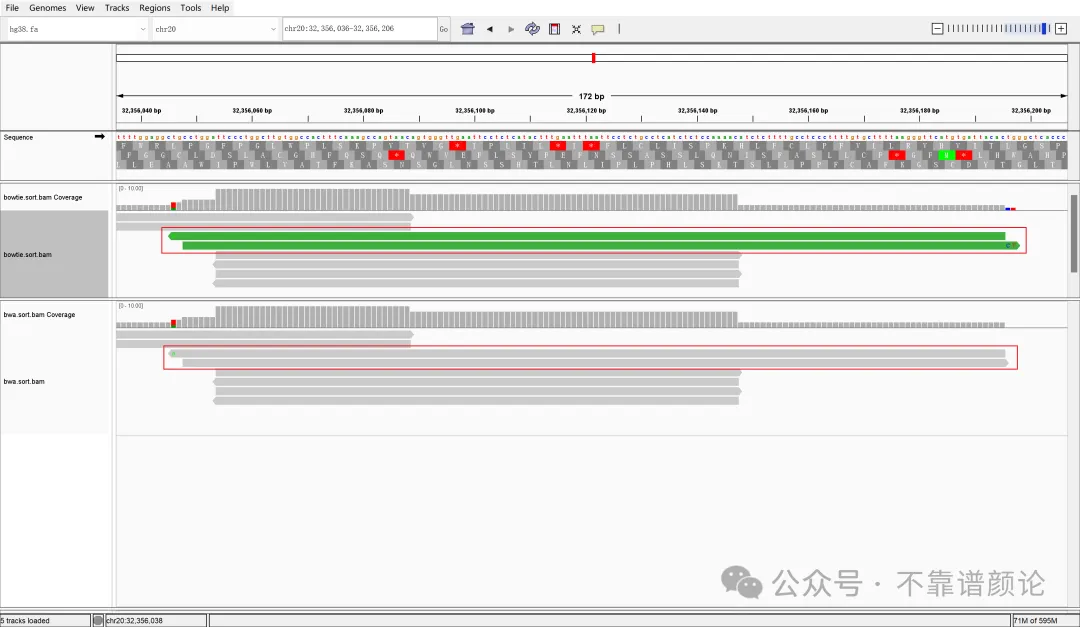

samtools sort bowtie.bam > bowtie.sort.bam samtools index bowtie.sort.bam samtools sort bwa.bam > bwa.sort.bam samtools index bwa.sort.bam1samtools sort bowtie.bam > bowtie.sort.bam 2samtools index bowtie.sort.bam 3samtools sort bwa.bam > bwa.sort.bam 4samtools index bwa.sort.bam下面展示其中一个典型结果在 IGV 中的表现：
将两端放大来看：
左侧端：

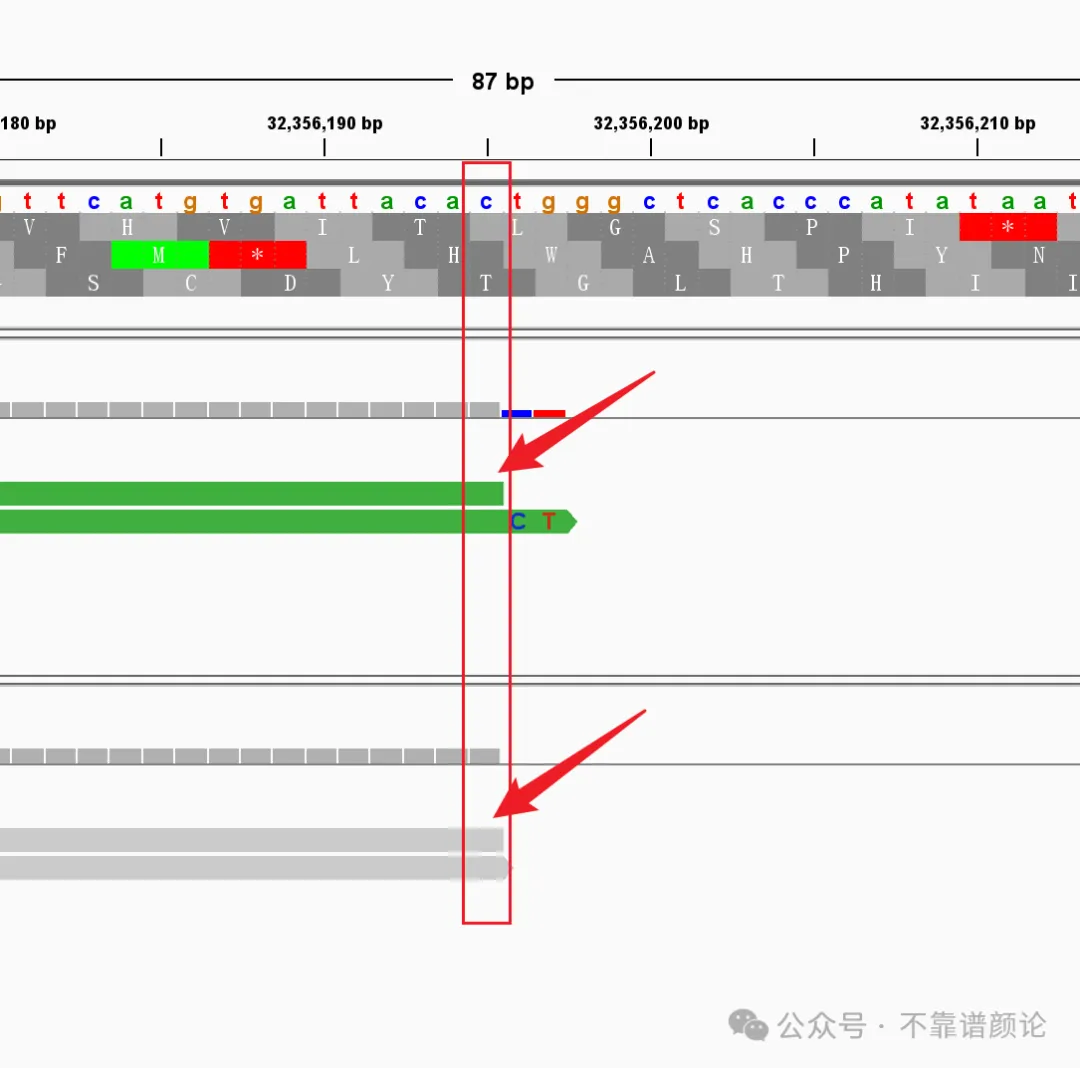

右侧端：

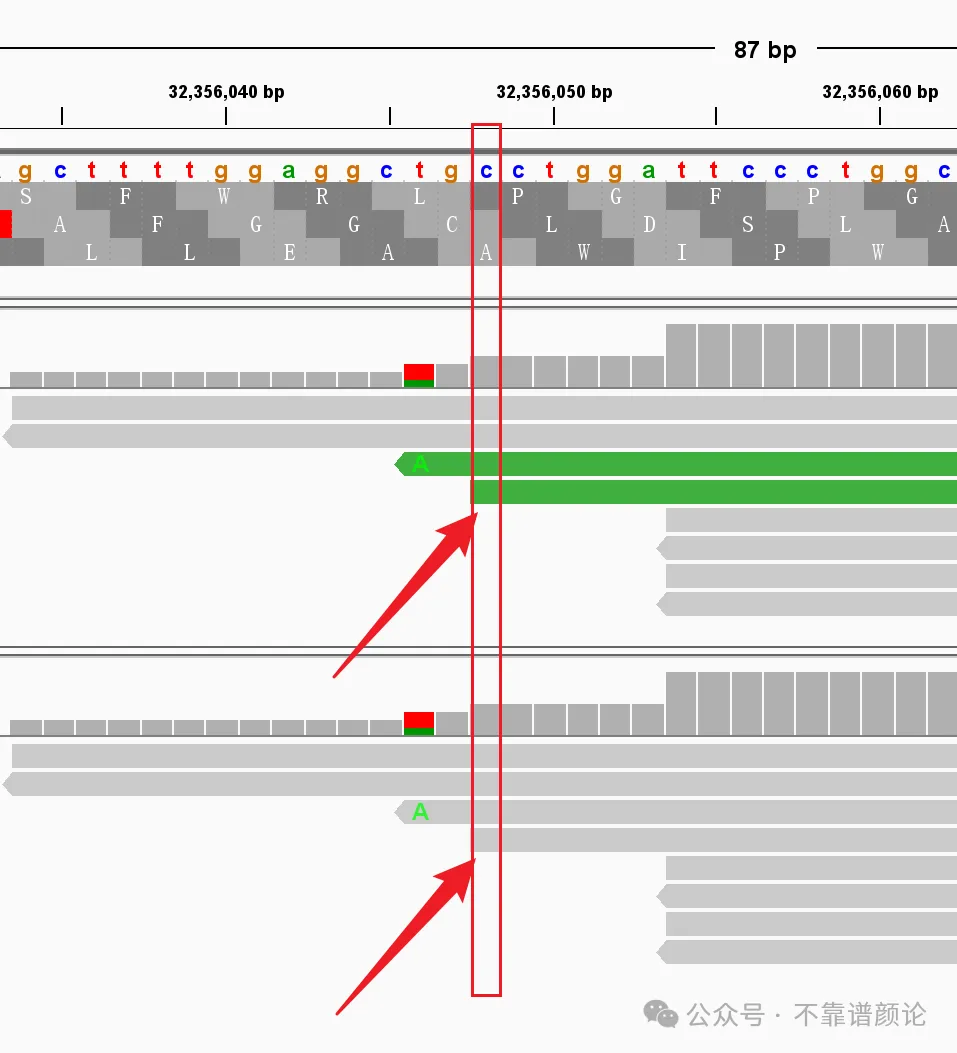

可见，这一对 read pair（SRR28809588.100110），其片段左端位于 chr20 的 32,356,048 位置，右端位于 32,356,195 位置，片段长度应为 (32,356,195 - 32,356,048 + 1) = 148bp。

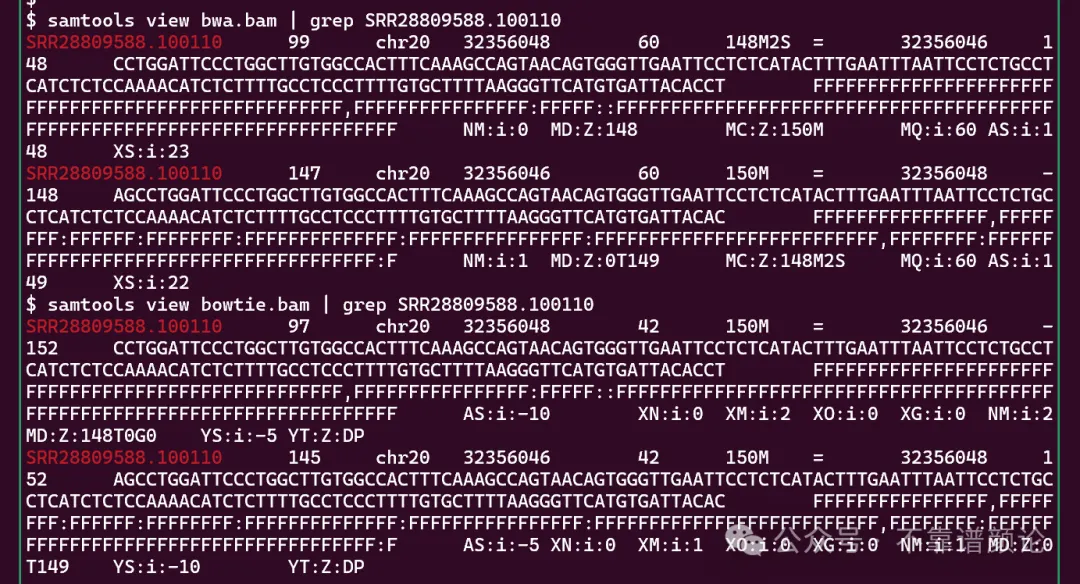

然而，因为双端测序的每一端都测了 150bp，于是两端都会有 2bp 测穿，形成了比对结果中的 soft clip。在 bwa 的结果中，这个 soft clip 被正确计算，得到了 148 的片段长度，写入了 BAM 文件的第九列，而 bowtie 的结果，明显是没有正确处理该信息，仍然按照比对 CIGAR 的 150M，给出了错误的信息。
至此，真相大白，即在刚好在 read 末端存在少数碱基的 soft clip 时，bowtie2 的程序对片段长度的计算存在 bug。所幸这个问题并不影响其比对结果，所以下游分析并不会因此受到影响（严重依赖该 BAM 文件中的第九列的情况除外）。
捉妖结束，收工。关于是否可能通过流程中命令参数的调整，来解决这个问题，欢迎大家留言补充。
